Description, details and additions of the system

Der Rechner meiner Schwester.
Zusammengebaut und gewartet von mir.

Hab grad son bissel Langeweile und veröffentliche mal mein Werk. ;)

Und laßt doch einen Kommentar da, wenn ihr schonmal hier seid. :D



Aktueller Stromverbrauch:



TFT - Display
Manufacturer Samsung
Model Syncmaster 930BF
Response time in ms 4 ms
Screen diagonal (in inch) 19"
Visible screen diagonal (in inch) 19.0"
Pixel distance (in mm) 0.29mm
Max. resolution at how many Hz 1280 x 1024 @ 75Hz
Max. vertical frequency 75 Hz
Max. horizontal frequency 81 kHz
Extras Nichts Besonderes
Contrast ratio 700 : 1
Brightness in cd/m² 300 cd/qm
Modifikationen Keine


Processor
Model AMD Opteron 165 (Denmark [Dual] Core)
Clock frequency (MHz) 1800 MHz @ 2880 MHz
Vcore voltage 1.350 V @ 1.450 V
PCI clock 33.0 MHz @ 33.0 MHz
AGP clock 99.9 MHz @ 99.9 MHz
Processor muliplier 9.0 x @ 9.0 x
Processor FSB 200.0 MHz @ 320.0 MHz
Temperature idle 34.0°
Tempetarure load 51.0°
Modifications Keine

Temps gemessen 15 Minuten nach dem Start (Idle) und 15 Minuten mit Prime95 (Load) bei 21°C Raumtemperatur.

CPU heatsink
Model Scythe Ninja Plus
Modifications Effektiver Kühler mit zwei leisen Yate Loon D12SL-12 (76m³/h - 28dba - 1350upm @ 7v).
Arctic Silver 5 zwischen CPU und Kühlkörper.

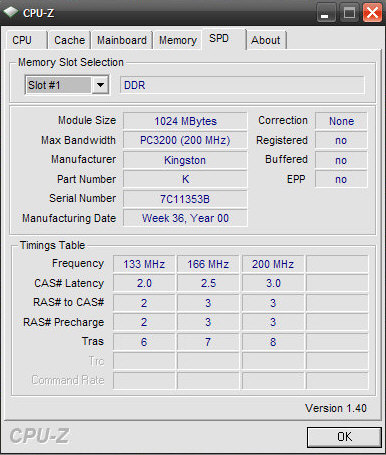

Random Access Memory
RAM at DIMM#1 1024 MB Kingston (Dual Channel)
RAM at DIMM#3 1024 MB Kingston (Dual Channel)
Memory clock 206MHz
Timing at Bios
 2.5 / 3 / 6 / 3 / 12 / 1

Motherboard
Model DFI LANPARTY UT nF4 Ultra-D
Chipset nVidia nForce4 Ultra
Revision number of the motherboard 1.00
Biosversion 2006/04/06
Motherboard temperature idle 36.0°C
Motherboard temperature load 40.0°C
Motherboard modifications Arctic Silver 5 zwischen Northbridge und Kühlkörper.

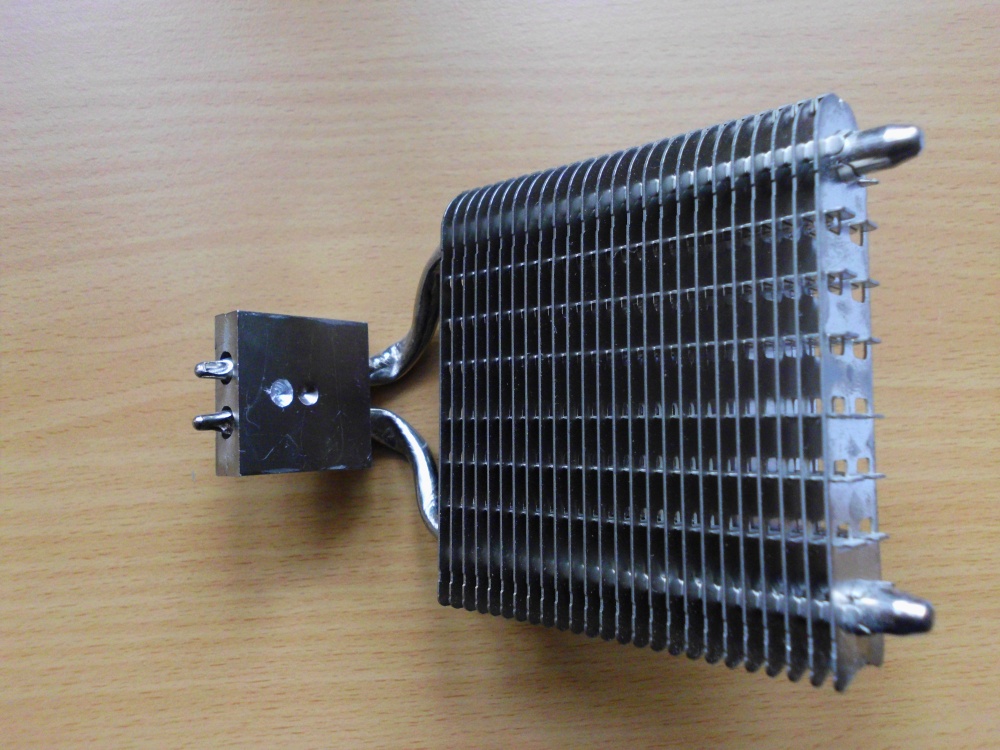

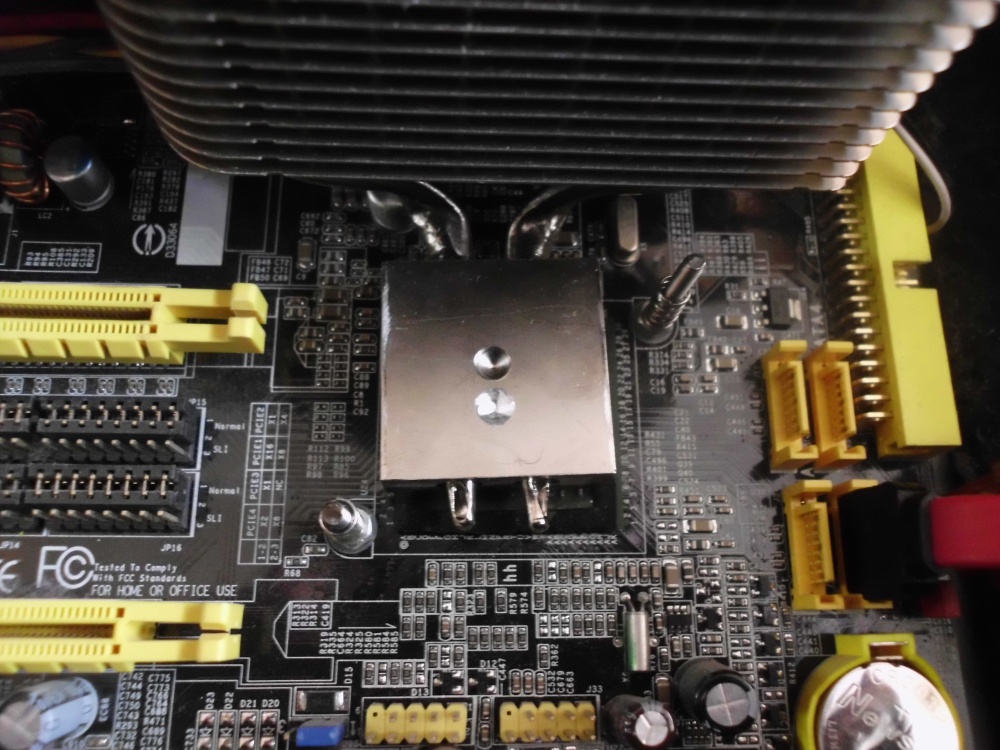

Den lärmenden Aktivkühler entsorgt und einen Thermalright HR-05 SLI montiert.

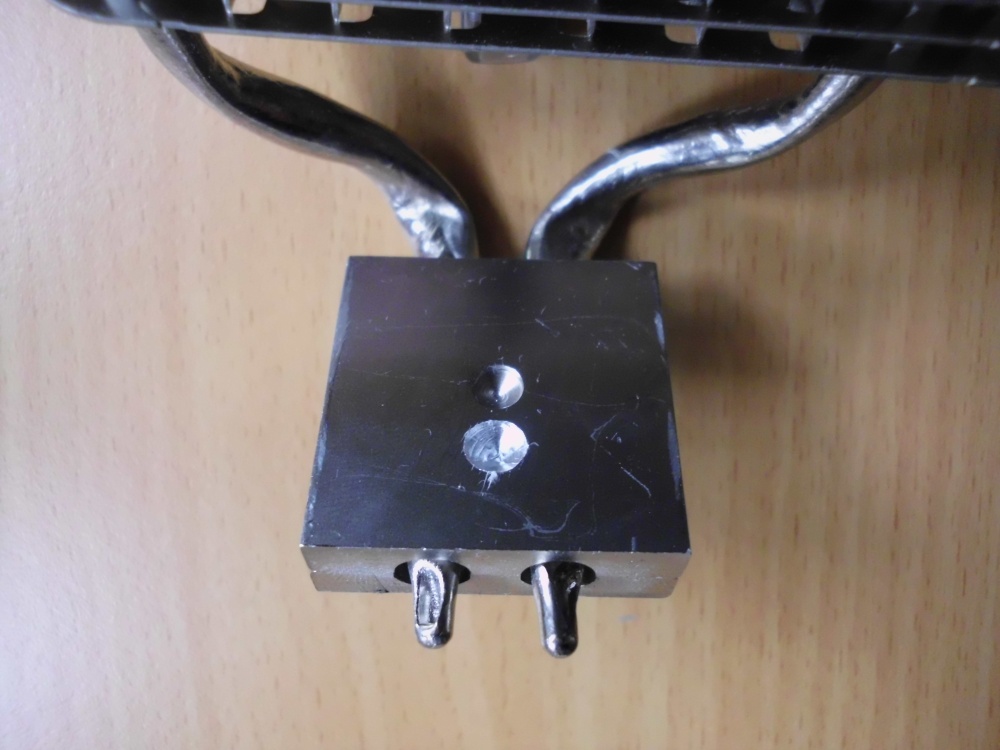

Damit der HR-05 SLI und die 8800 GT mit dem neuen Accelero S1 Rev.2 überhaupt aufs Board passen musste ich die Zentrierung ein wenig verschieben. Jetzt paßt alles perfekt!

Temps gemessen 15 Minuten nach dem Start (Idle) und 15 Minuten mit FurMark (Load) bei 21°C Raumtemperatur.

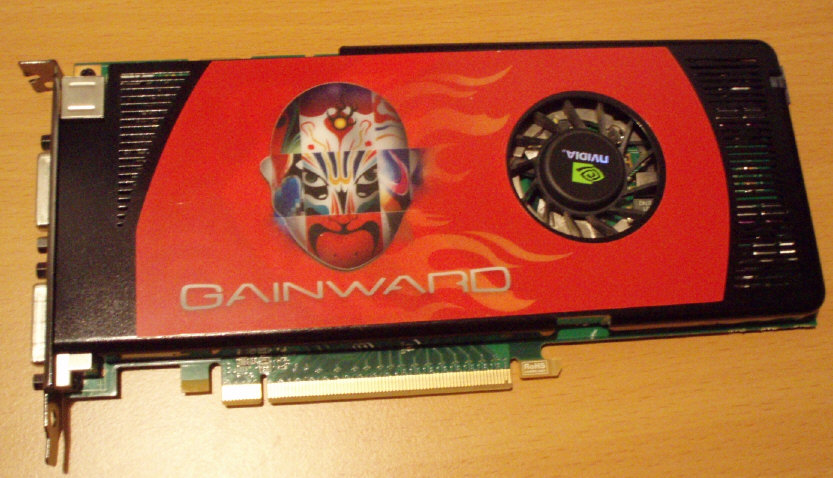

Graphics card
Manufacturer Gainward
Model 8800 GT
Chipset G92 A2
Graphics card memory in MB 512
Bios version 62.92.16.00.05
Core clock (not overcloked) 600 MHz
Memory clock (not overclocked) 900 MHz
Core clock (overcloked) MHz
Memory clock (overclocked) MHz
Modifications Mit Rivatuner und der Anleitung auf ComputerBase.de habe ich der Karte softwareseitig einen 2D Stromsparmodus mit 150MHz Core / 375MHz Shader / 300MHz Memory beigebracht.
Ausserdem wurde das BIOS modifiziert und so die minimale Lüftergeschwindigkeit im Idle auf 20% gesenkt. Nach dem Anbau des Accelero wird die Lüftersteuerung der Karte aber jetzt nicht mehr benutzt.

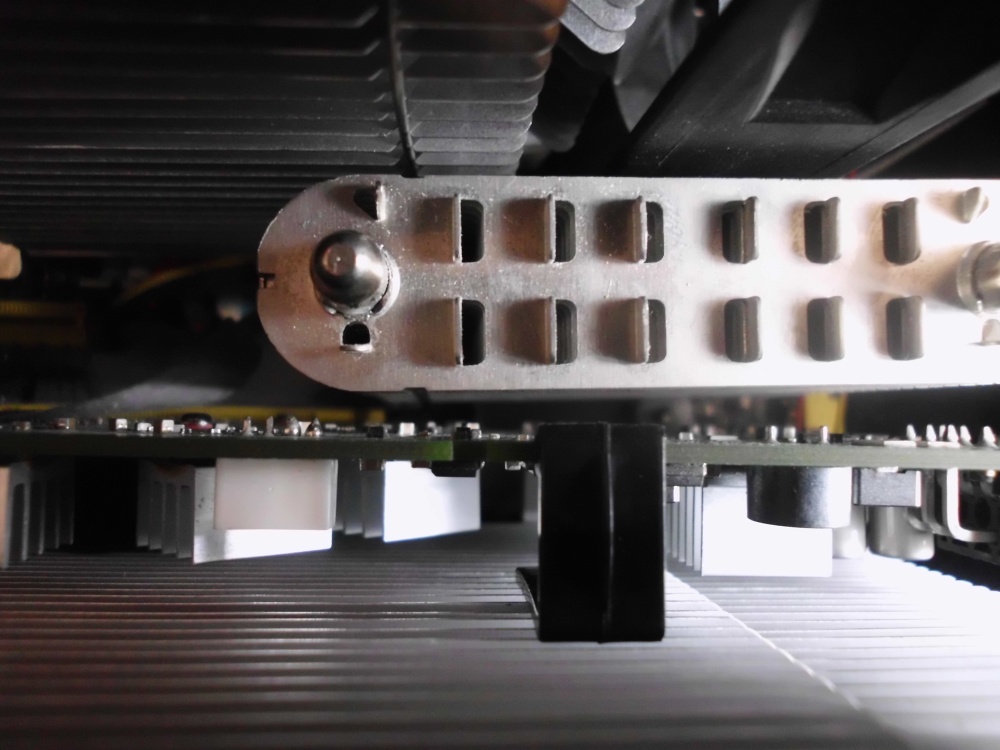

Hardwareseitig ist ein Accelero S1 Rev.2 von Arctic Cooling verbaut. Unter Last ist der alte Kühler einfach viel zu laut gewesen und die Karte erreichte mit Furmark locker 105°C an der GPU. Jetzt ist die Karte sehr kühl und sehr leise. Zwischen GPU und Accelero wurde Arctic Silver 5 aufgetragen, die Kühler für Ram und Spannungswandler wurden mit Zweikomponentenkleber von Zalman befestigt, da die Klebepads nicht gehalten haben. Auf dem Accelero wurde ein leiser 120mm Yate Loon D12SL-12 (76m³/h - 28dba - 1350upm @ 7v) mit schwarzen Kabelbindern befestigt.

Case
Case model / manufacturer Chieftec CS-901 / Dragon DA-01BD in schwarz
Case type Big Tower
3,5 inch slots 2
3,5 inch slots (internal) 6
5,25 inch slots 6
Modifications / further information - LEDs für Power und HDD gegen glasklare ausgetauscht, die grün leuchten.
- Seitenteile des Gehäuses hinten mit schwarzen Thumbscrews verschlossen.
- Selfmade Window im Seitenteil (L-Form).
- Verdeckte Innenbeleuchtung durch zwei grüne 30cm Kathoden von Revoltec.
- Teildämmung in schwarz gegen Lärm und auch aus optischen Gründen (Window).
- Die vielen kleinen Lüftungslöcher an den Seitenteilen mit schwarzem Tonpapier verklebt, damit kein Licht von Innen nach Aussen dringt.
- Blende für Dualradi an der Oberseite aus gleichem Grund ebenfalls mit schwarzem Tonpapier verklebt.
- Vorne und hinten alle Metallgitter vor den Lüftern rausgesägt. Stören nur den Luftstrom und machen Lärm.
- An der Rückseite Platz für zwei 120mm Lüfter gemacht.
- Alle Kabel der Gehäuselüfter und die Kabel der Knöpfe & LEDs an der Front zwischen Trägerplatte des Mainboards und rechtem Seitenteil verlegt und fixiert.
Case fans - Vorne unten saugt ein 80mm Lüfter (Adda - AD0812LB-A76GL) frische Luft ins Gehäuse (44m³/h - 23dba - 2030upm @ 7v).
- Vorne Mitte saugen zwei 80mm Lüfter (YS-Tech FD128025LB-N) frische Luft ins Gehäuse und kühlen den Festplattenkäfig (25m³/h - 14dba - 1250upm @ 7v).
- Hinten oben pustet ein 120mm Lüfter (Yate Loon D12SL-12) die Luft aus dem Gehäuse (76m³/h - 28dba - 1350upm @ 7v).
- Hinten Mitte pustet ein 120mm Lüfter (Yate Loon D12SL-12) die verbrauchte Luft des CPU-Kühlers aus dem Gehäuse (76m³/h - 28dba - 1350upm @ 7v).
- Bis auf die beiden Lüfter in den Festplattenkäfigen sind alle Gehäuselüfter mit Gummistiften entkoppelt.
Further fans in the case Dazu kommen noch zwei Lüfter für die CPU, einer für die Grafikkarte und noch einer im Netzteil.

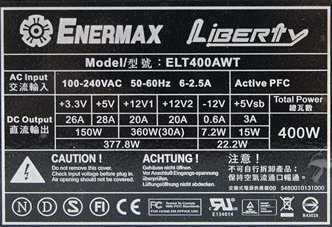

Power supply
Power supply model / manufacturer Enermax Liberty 400W ATX 2.2
Power supply capacity 400 Watt
Power supply capacity combined genug Watt
Modifications - 4 Kabelbäume angeschlossen. :P

Components
1.Component ( PCI # )
Component Creative SB Audigy (SB0090)
Explanation Krawall für die Ohren
IRQ 0
DMA 0
Driver version / details of the drivers
2.Component ( Onboard # )
Component Vitesse VSC8201 Gigabit Phy
Explanation
IRQ 0
DMA 0
Driver version / details of the drivers
3.Component ( PCI # 0 )
Component Gainward 8800 GT
Explanation Pixelpistole
IRQ 0
DMA 0
Driver version / details of the drivers Immer aktuell und Rivatuner drauf
Periphery
Manufacturer / Model Logitech Z523
Interface: Soundkarte
Description: Passend zur Audigy ein 2.1 System mit gutem Klang und guter Optik.
Manufacturer / Model Herlitz Digit Hunter
Interface: USB 2.0
Description: Flugsteuerknüppel aus dem örtlichen Discounter. Nichts Besonderes aber reicht bei seltener Nutzung vollkommen aus.
Manufacturer / Model Logitech MX 518
Interface: USB 2.0
Description: Gute Maus mit guter Optik. Habe selber auch so eine. ;) Den Logitech-Button mit Dremel und Drahtbürstenaufsatz blank geschliffen da dieser immer mehr Farbe verloren hat.
Manufacturer / Model Vivanco 16889 Keyboard Office Plus
Interface: PS/2
Description: Gute und schicke Tastatur ebenfalls aus dem Discounter. Viele Funktionstasten und ein integrierter USB-Anschluß.
Manufacturer / Model SanDisk Sansa E250 2GB
Interface: USB 2.0
Description: 2GB MP3 Player mit Radio
Manufacturer / Model Canon PIXMA iP 4200
Interface: USB 2.0
Description: Drucker
Manufacturer / Model Telekom Teledat 300 LAN
Interface: Ethernet
Description: Etwas altes Modem aber sehr zuverlässig. Läuft auch mit T-DSL 6000.
Manufacturer / Model Revoltec Lightpad Precision green
Interface: USB 2.0
Description: Cooles Mauspad. Die grüne Beleuchtung passt perfekt zu den Kathoden im Rechner. Ausserdem stärkere LEDs eingebaut und den Helligkeitsregler entfernt.
Manufacturer / Model Olympus µ 700 orange
Interface: USB 2.0
Description: Handliche Digitalkamera mit einer 1GB Olympus xD Picture Card Typ M. Alles was das Herz braucht. ;)

Drives
IDE Device (Boot drive)

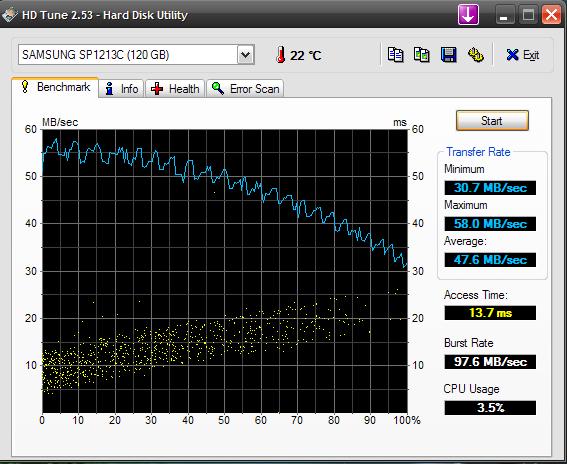

Drive Samsung SpinPoint P80 120GB (SP1213C)
Description Platte
More Information Zwecks Einfachheit nur eine Partition, auf die neben Windows auch alle Programme und Spiele kommen.
Firmware SV100-27
Cache 8192 KB
Controller Mainboard-Chipsatz ()
Channel Primary - Master
ATA interface S-ATA I/150
Connected to S-ATA II/300
Capacity 120 GB
Speed 7200 U/min
Access Time 8.9 ms
Time to up 7.0 Sek.
Temperature while in use 9.9 °C
Coolertype Luftkühlung
Coolerdescription 80mm Lüfter (YS-Tech FD128025LB-N) - (25m³/h - 14dba - 1250upm @ 7v)
IDE Device
Drive LG GDR-8163B
Description 16x / 52x Scheibenschlucker
More Information
Firmware 0L23
Cache 256 KB
Controller Mainboard-Chipsatz ()
Channel Secondary - Master
ATA interface Ultra-DMA/33
Connected to Ultra-DMA/133
Type of the Drive DVD-ROM
Performance CD
CD-ROM CD-R CD-RW
52 52 52
- - -
Read
Write
Performance DVD
DVD-ROM DVD-R DVD-RW DVD-R DL DVD+R DVD+RW DVD+R DL DVD-RAM
16 16 16 16 16 16 16 2
- - - - - - - -
Read
Write
IDE Device
Drive A-Open CD-RW CRW2440
Description 24x CD-RW Brenner
More Information
Firmware 2.08
Cache 2048 KB
Controller Mainboard-Chipsatz ()
Channel Secondary - Slave
ATA interface Ultra-DMA/33
Connected to Ultra-DMA/133
Type of the Drive CD-Brenner
Performance CD
CD-ROM CD-R CD-RW
40 40 40
- 24 10
Read
Write
Operating system
Operating system Windows XP (Service Pack 3)
Drivers, bugfixes, comments to the OS Treiber und Betriebssystem sind immer auf dem neuesten Stand.
Benchmarks
3DMark 2001 SE
Total score (1024 x 768 x 16) 35752 Alle Tests, Standard Einstellungen.
Gesamtpunkte (1024 x 768 x 32) 35576 points Alle Tests, Standard Einstellungen.
3DMark03
Total score (1024 x 768 x 32) 33379 points Alle Tests, Standard Einstellungen.
3DMark05
Total score (1024 x 768 x 32) 15634 Alle Tests, Standard Einstellungen.
3DMark06
Total score (1280x1024) 10305 Alle Tests, Standard Einstellungen. 4788 SM2.0 / 4962 HDR/SM3.0 / 2198 CPU
Aquamark 3
Total score (1024 x 768 x 32) 114318 points Standard Test AquaMark Score Measurement. 21311 GFX / 12329 CPU
